1 玻璃

材料简介 | INTRODUCTION

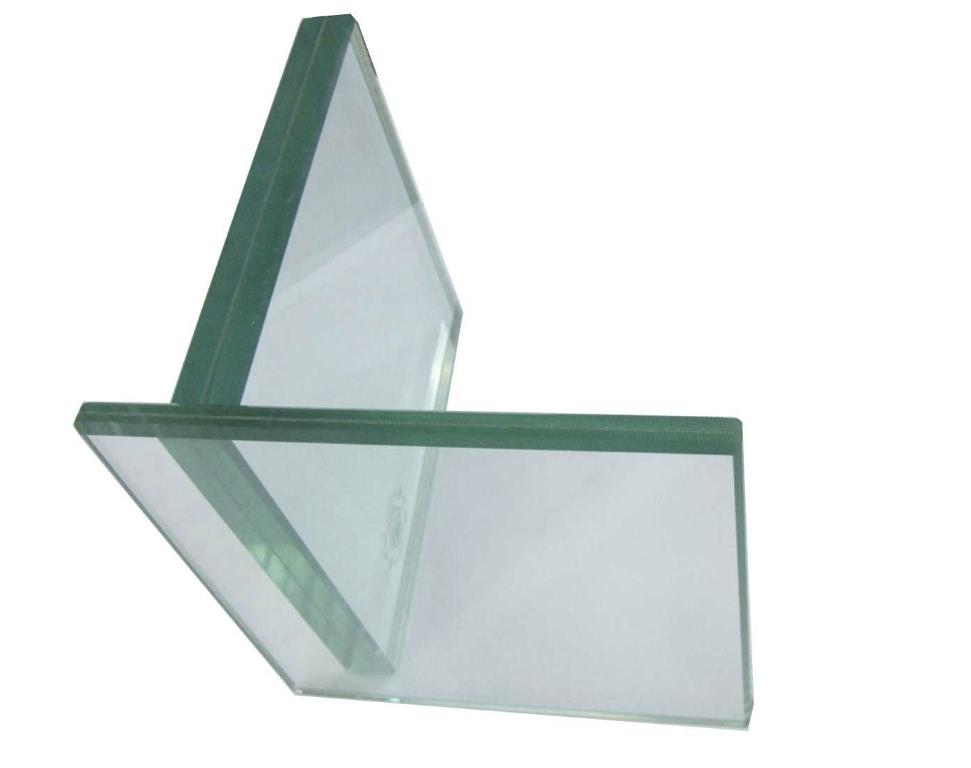

夹层玻璃是在两片或多片玻璃原片之间用有机聚合物中间膜经加热、加压黏合而成的平面或曲面的复合玻璃制品。常见的玻璃原片有浮法玻璃、钢化玻璃、彩色玻璃、吸热玻璃或热反射玻璃等；常见的中间膜有PVB、SGP、EVA、PU 等。此外，还有一些特殊的中间膜和夹层材料，如彩色中间膜、印刷中间膜、Low-E中间膜，夹层材料有纸、布、植物、丝、绢、金属丝等。
材料性能及特征 | PERFORMANCE & CHARACTER
夹层玻璃作为一种安全玻璃，即使碎裂，碎片也会粘在中间膜上，破碎的玻璃仍保持一体。同时，PVB中间膜所具备的隔音、控制阳光的性能又使之成为具备节能、环保功能的新型建材。使用夹层玻璃不仅可以隔绝可穿透普通玻璃的1000～2000Hz的吻合噪声，而且可以阻挡99%以上紫外线，并吸收红外光谱中的热量。作为具有新型建材性能的夹层玻璃必然将在安全玻璃领域大有作为。夹层玻璃的中间膜材料众多，夹层间的粘接方法不同，夹层数不同，因此性能也有所不同。
1.夹层玻璃具有较好的透明度和抗沾污能力。
2.夹层玻璃通过热处理工艺，使其强度提高3～5倍，具有良好的抗冲击性，可承受一定能量的外来撞击或温差变化而不破碎。
3.夹层玻璃即使碎裂，碎片也会被粘在中间膜上，具有极好的安全性。
4.采用不同的原片玻璃，夹层玻璃还可具有耐久、耐热、耐湿、耐寒等性能。
5.使用纸、丝、绢等夹层材质和印刷的夹层玻璃具有装饰性，使用夹金属丝、金属网的夹层玻璃还能防盗。
6.夹层玻璃也有一些缺陷，它不能切割，需要选用定型产品或按尺寸定制。
产品工艺及分类 | TECHNIC & CATEGORY
夹层玻璃种类很多，常见的夹层玻璃有PVB夹层玻璃、SGP夹层玻璃、EVA夹层玻璃和PU夹层玻璃等。
1.PVB夹层玻璃在汽车和建筑领域的应用非常广，透明度高、熔点高的特性使其在玻璃幕墙中得到广泛使用。欧美大多数建筑外墙玻璃都使用PVB夹层玻璃。
2.SGP夹层玻璃使用近年来新开发的SGP胶片，是为了抵御美国南部沿海地区飓风携带碎石冲击玻璃幕墙而开发的高强度中间膜，多用于玻璃采光顶和玻璃外窗、幕墙。
3.EVA夹层玻璃制作工艺比PVB夹层玻璃简单、成本低，但是熔点低，因此主要用于室内隔断和装饰。国内的太阳能光伏玻璃使用的也是EVA中间膜。此外，还有一些比较特殊的具有装饰及其他功能的夹层玻璃，如彩色中间膜夹层玻璃、SGX类印刷中间膜夹层玻璃、XIR类 Low-E中间膜夹层玻璃、内嵌装饰件（金属网、金属板等）夹层玻璃、内嵌PET材料夹层玻璃等。夹层玻璃根据中间膜的熔点不同，可分为低温夹层玻璃、高温夹层玻璃、中空玻璃。根据中间所夹材料不同，可分为夹纸、夹布、夹植物、夹丝、夹绢、夹金属丝等众多种类。
常用参数 | COMMON PARAMETERS
厚度范围：9～100mm。
面积范围：0～8m²。
原片玻璃厚度：3～19mm。
PVB胶膜厚度：0.38～2.28mm。
钢化玻璃自爆率：≤0.3%。
（注：以上数据为市场部分厂家产品参数，不同厂家各有差别，仅供参考）
价格区间 | PRICE RANGE          100～600元/m²
夹层玻璃由于工艺不同，价格相差较大，一般夹层玻璃价格为100～600元/m²，有特殊要求的夹层玻璃价格较高。选购时应选择功能实用、有品质保证的品牌。
（注：以上价格仅为市场普通中端产品价格，材料价格会因不同项目、不同品牌以及定制等多方面原因有较大浮动，仅供参考）
设计注意事项 | DESIGN KEY POINTS
夹层玻璃用于室外时，不能暴露其边缘，否则边缘会因吸收水分而导致脱胶。
夹层玻璃可以制成曲面，亦可采用有色的PVB 膜制成有色的夹层玻璃。
商业公共空间选用钢化夹胶玻璃作为安全玻璃，接缝处应采用中性玻璃胶处理。
品牌推荐 | BRAND RECOMMENDATION
相关厂商详细信息，请参见后续增设品牌索引：比耀、昱侨、AGP、巨细。
（注：以上推荐的仅为市场少数优秀品牌，供设计者参考学习。同一品牌实际可能涉及多种产品，如需更多详细内容可咨询品牌商顾问）
施工及安装要点 | CONSTRUCTION INTRO
夹层玻璃的安装与普通玻璃一样。以0.38mmPVB钢化夹层玻璃为例，工艺流程为：测量放线→施工图细化→材料准备、用料核算→材料运输、堆放→预埋件处理→栏杆骨架安装→安装夹层玻璃板块→耐候密封胶嵌缝→清洁检查→成品保护→竣工验收。
预埋件及栏杆骨架安装工序有以下几步：
1.预埋件安装。按定位线钻孔，顶面与侧面各安放4个M12膨胀螺栓，然后安装150mm×200mm×10mm的钢板与螺栓固定（钢板安装前刷防锈漆两道）。
2.栏杆骨架安装。将栏杆骨架的立柱安放于钢板上，调正垂直后与钢板焊接，拉通线检查栏杆骨架是否与建筑物外围平行。
安装夹层玻璃并打耐候胶工序有以下几步：
1.调整。确定玻璃板块在立面上的水平、垂直位置，并在主框格上画线；玻璃板块临时固定后对板块进行调整，调整标准为横平、竖直、面平。
2.固定。用压条把玻璃板块固定在主框格上，压条间距按设计要求，上压条时要注意钻孔，螺栓采用不锈钢机械螺栓。
3.保证压条压紧。将安装玻璃的槽口内清理干净。方钢压条截面尺寸一致，表面光滑洁净，先刷干性油，不宜压玻璃过紧。压条端部应加工成45°的斜面。选择合适的钉子，将钉帽垂扁，待四边压条贴紧玻璃卡紧后，再锤入钉子，四边应平整。钉子不能任意减少，并应紧贴玻璃，并注意钉入角度。
4.耐候胶嵌缝。玻璃板块安装后，检测玻璃的表面平整度、垂直度、接缝大小、接缝高低等，如符合设计与规范要求，可进行下一步打胶工序。
与普通玻璃不同的是，夹层玻璃不能切割，因此需要选用定型产品或按尺寸定制。在施工过程中还需注意避免夹层玻璃受到挤压和冲击。夹层玻璃在安装时应使用中性胶，严禁与酸性胶接触。清洁玻璃时注意不要划伤或擦伤、磨伤玻璃表面，以免影响其光学性能、安全性能及美观。
