1 铺地砖

材料简介| INTRODUCTION

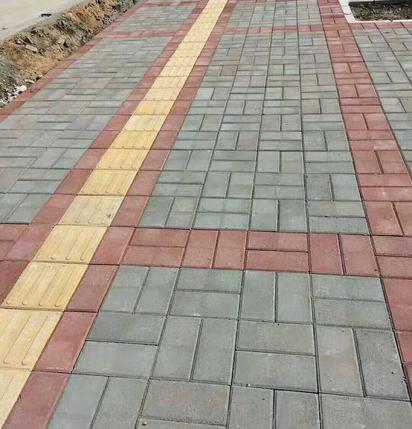

混凝土透水砖作为一种生态环保型的混凝土材料，其优点已经逐渐为人们所知。它属于混凝土砖，在景观铺装的应用中十分常见，所以单独列出介绍。它有别于普通混凝土，是采用一种特定级配的集料，利用水泥浆体包裹集料颗粒，并经特定工艺将集料黏结在一起形成带有连通孔隙的混凝土。混凝土透水砖正是利用这些与表面贯通的连续孔隙，在雨天及时排出路面积水，便于汽车的行驶和居民的行走。
材料性能及特征| PERFORMANCE & CHARACTER
透水砖具有透水、保湿、防滑、抗寒、耐风化、降噪、吸声等特点。它以矿渣废料、废陶瓷为原料，经两次成型制作而成，是绿色环保产品。其特征如下：
1.具有良好的透水性能和透气性能，可使雨水迅速渗入地下，补充土壤水和地下水，保持土壤湿度，改善城市地面植物和土壤微生物的生存条件。
2.可吸收水分与热量，调节地表局部空间的温湿度，对调节城市小气候、缓解城市热岛效应有较大的作用。
3.可减轻城市排水和防洪压力，对防止公共水域的污染和污水处理具有良好的效果。
4.雨后不积水，雪后不打滑，方便市民安全出行。
5.表面呈微小凹凸状，防止路面反光，吸收车辆行驶时产生的噪声，可提高车辆通行的舒适性和安全性。
6.色彩丰富，自然朴实，经济实惠，规格多样化。
产品工艺及分类| TECHNIC & CATEGORY
按材料可将透水砖分为以下几种：
1.普通透水砖：由多孔混凝土材料经压制成型，用于一般街区人行步道和广场，是一般的铺装产品。
2.聚合物纤维混凝土透水砖：由花岗岩石骨料、高强水泥和水泥聚合物增强剂，并掺合聚丙烯纤维，配比严密，搅拌后经压制成型，主要用于市政、重要工程和住宅小区的人行步道、广场、停车场等场地的铺装。
3.彩石复合混凝土透水砖：面层由天然彩色花岗岩、大理石与改性环氧树脂胶合，再与底层聚合物纤维多孔混凝土经压制复合成型。此产品面层华丽，色彩天然，有石材一般的质感，与混凝土复合后，强度高于石材，成本略高于混凝土透水砖，且价格是石材地砖的1/2。它主要用于豪华商业区、大型广场、酒店停车场和高档别墅小区等场所。
4.彩石环氧通体透水砖：由天然彩石与改性环氧树脂胶合，经特殊工艺加工成型，此产品可预制，还可以现场浇制，并可拼出各种艺术图形和色彩线条，给人们一种赏心悦目的感受。它主要用于园林景观工程和高档别墅小区。
5.混凝土透水砖：由河砂、水泥、水，再添加一定比例的透水剂而制成的混凝土制品。此产品与树脂透水砖、陶瓷透水砖、缝隙透水砖相比，生产成本低，制作流程简单、易操作。它广泛用于高速公路、飞机场跑道、车行道、人行道、广场及园林建筑等。
6.生态砂基透水砖：是通过“破坏水的表面张力”的透水原理，有效解决传统透水材料通过孔隙透水易被灰尘堵塞及“透水与强度”“透水与保水”相矛盾的技术难题，常温下免烧结成型，以沙漠的风积沙为原料生产出的一种新型生态环保材料。
常用参数| COMMON PARAMETERS
透水砖常用规格（mm）：
220×110×30、220×110×40、220×110×50、20×110×60、200×100×30、200×100×40、200×100×50、200×100×60、110×110×30、110×110×40、110×110×50、110×110×60、200×200×30、200×200×40、200×200×50、200×200×60。
常用颜色：红、黄、咖啡、灰等。
单位面积质量（kg/m²）：60（3cm厚）、80（4cm厚）、100（5cm厚）、120（6cm厚）。
吸水率：11%～12%。
破坏强度：≥4000N。（注：以上数据为市场部分厂家产品参数，不同厂家各有差别，仅供参考）
价格区间| PRICE RANGE       15～168元/m²
普通透水砖在市面上的价格一般在15元/m²；花岗石透水砖在26元/m²；大理石透水砖在70元/m²；彩石复合混凝土透水砖在市面上的价格则通常在168元/m²以上。（注：以上价格仅为市场普通中端产品价格，材料价格会因不同项目、不同品牌以及定制等多方面原因有较大浮动，仅供参考）
设计注意事项| DESIGN KEY POINTS
混凝土透水砖路面养护注意事项如下：
1.已完工的土路床、砂垫层、碎石层、透水砖，严禁施工车辆进入，必要时搭设木板作为施工便道。
2.铺装完工2～3d内，禁止在铺装面上进行活动，以免造成透水砖松动。
3.铺装扫缝完工后，禁止任何车辆在铺装面行驶；禁止在铺装面使用发电机等机器，以免油污污染铺装面层。（注：施工及安装要点内容仅代表部分厂家做法，供示意参考，不作为通用施工标准及节点做法）
品牌推荐| BRAND RECOMMENDATION
相关厂商详细信息，请参见后续增设品牌索引：马可波罗。（注：以上推荐的仅为市场少数优秀品牌，供设计者参考学习。同一品牌实际可能涉及多种产品，如需更多详细内容可详细咨询品牌商顾问）
施工及安装要点| CONSTRUCTION INTRO
透水砖的拼接形式多样，可根据铺装环境景观美观需要进行艺术变化。透水砖的施工流程分为施工准备、熟悉图纸、基层清理、机具准备。
1.测量放样及冲筋
根据已计算的测量数据，测量人员按照轴线划分方格网，在无砂大孔混凝土基层上，使用全站仪将方格网精确投射于基层上，并使用墨斗弹线。根据现场弹好的线，在方格网四角位置的标高处按图纸要求，铺装一块透水砖，冲筋。
2.透水砖施工
将基层松散的无砂混凝土石子、凸出的石子及其他杂物清理干净。施工前，洒水将基层润湿，但不得有明水，使基层平整、洁净、湿润。
3.透水砖铺装
铺设时在方格网已定好的四角挂线，并每米一道，铺设方格网四周的透水砖。四周透水砖铺设后，沿透水砖的横向放线，每米一道线，挂在纵向透水砖位置，分仓铺设。透水砖在铺装前，需润湿，但表面不得有水分。
完工24h后洒水养护，养护2～3天，期间不得扰动已铺装的透水砖，撒细砂、中砂扫缝，扫缝砂必须用干砂，含泥量在1%以下。需要多次扫缝，每次扫完后，随即洒水，确保砂灌满缝隙，直到洒水后砂子不再下沉为止。
4.成品初成养护
已完工的土路床、砂垫层、碎石层、透水砖，严禁施工车辆进入，必要时搭设木板做施工便道；禁止在铺装面开展其他项目，如切割、拌和砂浆、电焊等；禁止在铺装面使用发电机等机器，以免油污污染铺装面层。
透水性地坪的养护工作很重要，特别是早期的养护，因为其存在大量的孔洞，易失水，很快便干燥，为保证湿度和水泥充分水化，应采用塑料薄膜和彩布条及时覆盖路面和侧面。透水性地坪淋水时不宜用压力水柱对混凝土表面进行直冲，因为一些较为薄弱的部位的水泥浆会被带走。一般情况下，可从上往下浇水，并且养护的时间应超过7天。
